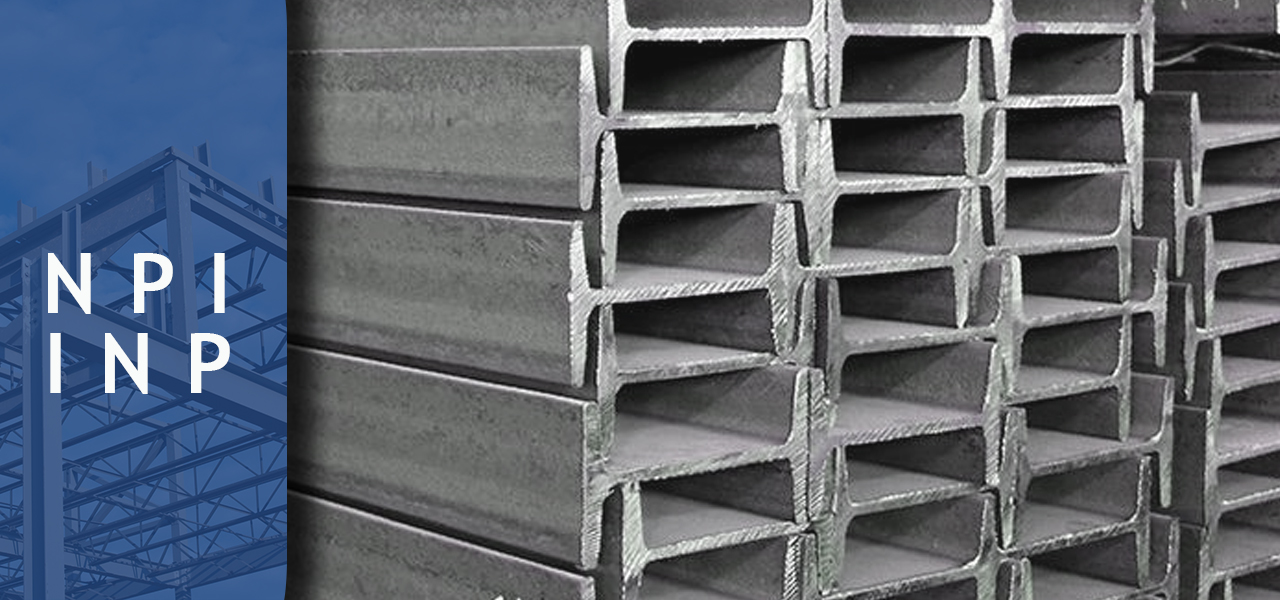

Ağır Çelik Konstrüksiyon NPI / INP Profil



NPI / INP Profil Nedir?

NPI (veya INP) profiller, Avrupa standardı çelik kiriş elemanları arasında yer alan, "I" harfi formunda kesit geometrisine sahip sıcak haddelenmiş çelik ürünlerdir. NPI profilleri genellikle Avrupa standardı I-profil olarak adlandırılırken, INP terimi İngilizce kaynaklarda daha yaygındır. Bu profiller, yük taşıma, eğilme momenti dayanımı ve burulma rijitliği açısından yapısal sistemlerde yaygın olarak kullanılır.

Üretim Standartları ve Kalite Sınıfları

Teknik Özellik Değer / Standart
Kesit Standardı EN 10024 (INP standardı)
Boy Toleransı EN 10034
Yüzey Durumu EN 10163-3 / Sınıf C1
Çelik Kalitesi S235JR, S275JR, S355JR (EN 10025-2)
Flanş Eğimi Yaklaşık %14
Boy Uzunluğu Genelde 6 veya 12 metre, özel kesim mümkün

Geometrik ve Mekanik Özellikler

NPI / INP profiller şu temel boyutsal ve mekanik özelliklerle tanımlanır:

  • h (Yükseklik): Profilin dikey eksende ölçülen uzunluğu

  • b (Flanş Genişliği): Üst ve alt flanş genişliği

  • t<sub>w</sub> (Web Kalınlığı): Gövde kısmının kalınlığı

  • t<sub>f</sub> (Flanş Kalınlığı): Flanş bölgesinin kalınlığı

  • A (Kesit Alanı): Profilin toplam kesit alanı (cm²)

  • W<sub>x</sub> / W<sub>y</sub> (Elastik Kesit Modülü): Eğilmeye karşı dayanımı belirler

  • I<sub>x</sub> / I<sub>y</sub> (Atalet Momenti): Yapının eğilmeye ve burulmaya karşı direncini gösterir

  • G (Birim Ağırlık): 1 metre uzunluktaki profilin ağırlığı (kg/m)

Örnek: INP 300 Profili – 300 mm yükseklik, 150 mm flanş genişliği, yaklaşık 42.2 kg/m ağırlık, eğilmeye karşı yüksek direnç sunar.

Statik ve Yapısal Performans

NPI / INP profiller, aşağıdaki avantajları sağlayan statik ve geometrik niteliklere sahiptir:

  • Asimetrik flanş kesiti: Flanşlar içe doğru eğimlidir, bu durum HEA/HEB gibi profillerden farklarını ortaya koyar.

  • Yüksek elastik modül ve atalet momenti: Orta ve hafif yüklerde optimum maliyet-performans oranı sunar.

  • Burkulma ve bükülmeye karşı dayanım: Dik eksende yüklere karşı iyi performans gösterir.

  • İç bağlantı kolaylığı: Kaynak ve civatalı birleşimler için uygundur.

  • Kesme kuvvetlerine karşı yeterlilik: Web kalınlığı bu amaçla optimize edilmiştir.

NPI ve HEA/HEB Profiller Karşılaştırması

Özellik NPI / INP Profiller HEA / HEB Profiller
Flanş Yapısı Eğimli (yaklaşık %14) Paralel
Ağırlık Daha hafif Daha ağır
Mukavemet Orta Yüksek
Kesit Alanı Daha küçük Daha geniş
Uygulama Alanı Hafif-orta yapılar Ağır çelik yapı sistemleri
Estetik İnce ve minimal görünüm Masif ve sağlam

Kullanım Alanları

NPI profiller, yük taşıma ve mühendislik detaylarında sıkça tercih edilir:

  • Çelik Yapılar: Kiriş, kolon, makas elemanları

  • Sanayi Tesisleri: Platformlar, bakım yolları

  • Makine İmalatı: Şasi, taşıyıcı sistemler

  • Taşımacılık ve Otomotiv: Römork ve kasa yapımı

  • Altyapı Projeleri: Köprü kirişleri, geçiş sistemleri

  • Prefabrik Yapılar: Konteyner, ofis, hızlı kurulum yapılar

  • Gemi ve Liman Endüstrisi: İskele ve destek sistemleri

  • Mobilya ve Endüstriyel Tasarım: Çelik iskeletler

NPI Profil Ölçü Tablosu (Örnek)

Profil Tipi Yükseklik (h) Flanş Genişliği (b) Gövde Kalınlığı (tw) Flanş Kalınlığı (tf) Ağırlık (kg/m)
INP 80 80 mm 42 mm 3.9 mm 5.9 mm 7.94 kg/m
INP 120 120 mm 64 mm 4.4 mm 7.3 mm 13.3 kg/m
INP 240 240 mm 110 mm 6.2 mm 10.7 mm 44.1 kg/m
INP 300 300 mm 150 mm 7.1 mm 13.5 mm 61.3 kg/m
INP 600 600 mm 215 mm 12.5 mm 21.6 mm 1194.0 kg/m

Bu tablo genel değerleri örneklemek amacıyla sunulmuştur. Aşağıdaki linkten NPI - INP Profil Ağırlıkları ve Ölçülerine ulaşabilirsiniz.



NPI - INP Profil Ağırlıkları ve Ölçüleri Nelerdir?

Neden NPI Profil Kullanılır?

  • ✅ Maliyet Avantajı: HEA/HEB'ye kıyasla daha ekonomik bir çözümdür.

  • ✅ Yeterli Statik Performans: Orta ölçekli yükler için uygundur.

  • ✅ İmalata Uygun: Kaynak, kesme, delme gibi işlemlerde sorunsuz çalışılır.

  • ✅ Estetik Uygunluk: İnce kesiti sayesinde mimari projelerde tercih edilir.

  • ✅ Standartlaştırılmış Üretim: Avrupa normlarına uygun, güvenli ve izlenebilir ürünler.

NPI / INP çelik profiller, özellikle maliyet etkinliği, ağırlık avantajı ve yeterli dayanım arayan mühendislik uygulamalarında ön plandadır. Hem taşıyıcı sistemler hem de bağlantı elemanları olarak kullanılabilen bu profiller, modern çelik yapı teknolojisinin vazgeçilmez ürünlerindendir.
