HEA ve HEB Profiller
Ağır Çelik Konstrüksiyonun Güçlü Kalbi
Demir-çelik sektörünün bel kemiği, modern inşaatın gizli kahramanları… Ağır çelik konstrüksiyon deyince akla gelen ilk şey devasa yapılar, endüstriyel tesisler, köprüler ve yüksek yapılar olur. Bu yapıların sağlamlığını ve güvenliğini sağlayan temel elemanlardan biri de hiç şüphesiz HEA ve HEB profilleridir.
Kommagene İnşaat olarak bu yazımızda, HEA ve HEB profillerin ne olduğunu, teknik özelliklerini ve nerelerde kullanıldığını hem mühendislik bakış açısıyla, hem de herkesin anlayabileceği bir dille anlatıyoruz.
HEA ve HEB Profil Nedir?
HEA ve HEB profiller, Avrupa normlarına göre standartlaştırılmış çelik kesitlerdir. Şekil olarak "H" harfini andıran bu profiller, düşey bir gövde (web) ile yatay flanşlardan (kanatlar) oluşur. Bu yapı formu, profillere yüksek taşıma kapasitesi ve eğilme dayanımı kazandırır.
-

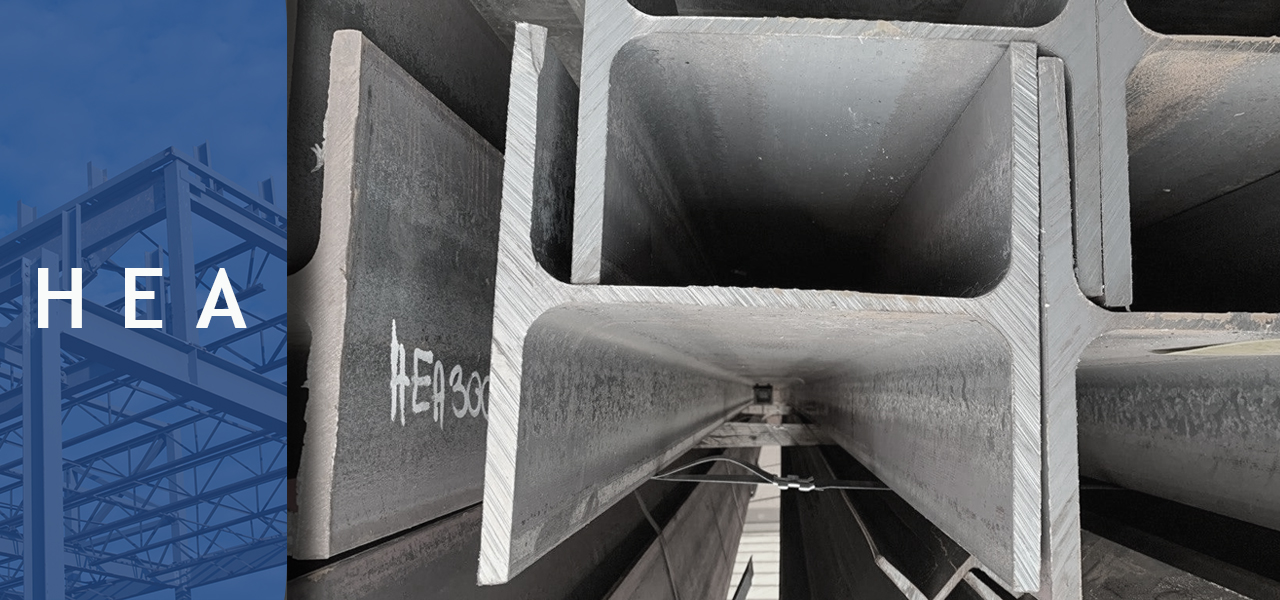

HEA Profiller (Hafif H Profili)
Daha ince flanşlara ve görece hafif bir yapıya sahiptir. Taşıma ve montaj kolaylığı sunarken, yine de yüksek mukavemet sağlar. Hafif yapılar, orta ölçekli kiriş ve kolon sistemlerinde yaygın olarak kullanılır.
-

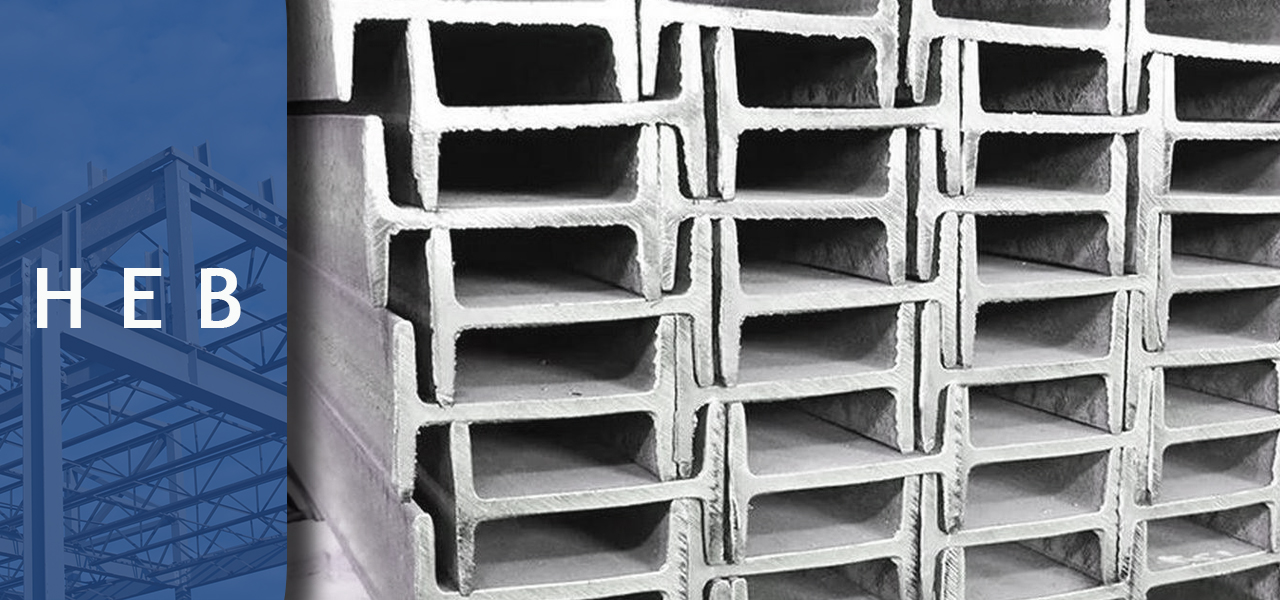

HEB Profiller (Ağır H Profili)
Kalın flanşları ve geniş kesit yapısıyla daha fazla yük taşıma kapasitesine sahiptir. Bu yüzden ağır çelik yapı projelerinde, büyük açıklıkların geçildiği yapılarda ve yüksek dayanım gerektiren uygulamalarda tercih edilir.
HEA ve HEB Profillerin Teknik Özellikleri
Bu profillerin seçiminde teknik detaylar büyük önem taşır. İşte mühendislerin dikkate aldığı bazı temel parametreler:
-
Yükseklik (h): Profilin dikey uzunluğu. Örneğin HEA 200, yaklaşık 200 mm yüksekliğe sahip bir profildir.
-
Flanş Genişliği (b): Profilin yatay kollarının genişliğidir. HEA ve HEB profiller arasında bu değer farklılık gösterebilir.
-
Et Kalınlığı (tw - gövde, tf - flanş): Mukavemeti ve kesit dayanımını doğrudan etkiler. HEB profillerin kalınlıkları HEA’ya göre daha fazladır.
-
Birim Ağırlık: 1 metre uzunluğundaki profilin kilogram cinsinden ağırlığıdır. HEB daha ağırdır.
-
Atalet Momenti (Ix, Iy): Profilin eğilme ve burulma direncini belirler. Büyük açıklıklarda bu değer kritik önemdedir.
-
Malzeme Kalitesi: Genellikle S235, S275 veya S355 kalite çelik kullanılır. Sayı arttıkça dayanım da artar.
HEA ve HEB Profil Nerelerde Kullanılır?
Bu çelik profiller, ağır yapılar için olmazsa olmazdır. İşte yaygın kullanım alanları:
Endüstriyel Yapılar ve Fabrikalar
HEB profiller, üretim hatlarının üzerinde yer alan vinç yolları ve kolon-kiriş sistemlerinde sıklıkla tercih edilir. Yüksek taşıma kapasitesi sayesinde ağır makinelerin altında güvenle çalışılır.
Ağır Çelik Villa ve Ev İnşaatı
HEA ve HEB çelik profilleri, ağır çelik konstrüksiyon sistemlerinin temel taşıdır ve özellikle ev ve villa yapımında yüksek dayanım, uzun ömür ve güvenlik açısından tercih edilmektedir. Bu profillerin kullanımı, modern yapı anlayışında hem mimari esneklik hem de yapısal sağlamlık sağlar.
Yüksek Katlı Binalar
Depreme dayanıklı, güvenli taşıyıcı sistemler için HEA ve HEB profiller kullanılır. Hafiflik avantajı HEA’yı iç mekân kolonlarında da öne çıkarır.
Köprü ve Viyadükler
Uzun açıklıklı köprülerde, özellikle ana taşıyıcı elemanlarda HEB profillerin yüksek mukavemeti tercih sebebidir.
Lojistik ve Depo Yapıları
Geniş açıklıklı çatı sistemleri, ağır raf yükleri ve depo düzenlemelerinde ideal çözümler sunar.
Enerji Tesisleri ve Santraller
Rüzgar türbinleri, trafo merkezleri gibi enerji altyapılarında bu profillerin sağladığı dayanım vazgeçilmezdir.

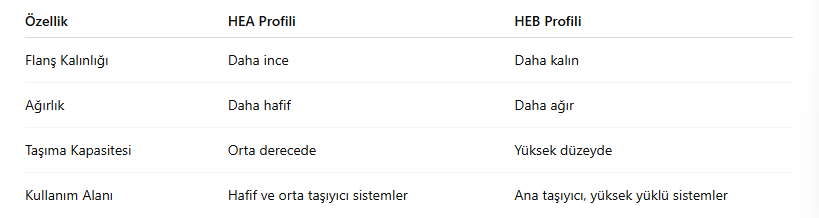

HEA ve HEB Arasındaki Farklar
HEA 200 Teknik Özellikleri
| Özellik | Değer |
|---|---|
| Yükseklik (h) | 190 mm |
| Flanş Genişliği (b) | 200 mm |
| Gövde Et Kalınlığı (tw) | 6.5 mm |
| Flanş Et Kalınlığı (tf) | 10 mm |
| Kesit Alanı (A) | 42.3 cm² |
| Birim Ağırlık | 33.2 kg/m |
| Atalet Momenti (Ix) | 1716 cm⁴ |
| Atalet Momenti (Iy) | 548 cm⁴ |
| Statik Moment (Wx) | 180.7 cm³ |
| Statik Moment (Wy) | 54.8 cm³ |
HEB 200 Teknik Özellikleri
| Özellik | Değer |
|---|---|
| Yükseklik (h) | 200 mm |
| Flanş Genişliği (b) | 200 mm |
| Gövde Et Kalınlığı (tw) | 9 mm |
| Flanş Et Kalınlığı (tf) | 15 mm |
| Kesit Alanı (A) | 74.3 cm² |
| Birim Ağırlık | 58.4 kg/m |
| Atalet Momenti (Ix) | 3201 cm⁴ |
| Atalet Momenti (Iy) | 1102 cm⁴ |
| Statik Moment (Wx) | 320.1 cm³ |
| Statik Moment (Wy) | 110.2 cm³ |
Neden HEA ve HEB Profil Tercih Edilmeli?
HEA ve HEB profillerin avantajları sadece dayanıklılıkla sınırlı değil:
-
✅ Yüksek Taşıma Kapasitesi: Büyük yüklerin altından güvenle kalkabilirler.
-
✅ Yangına Dayanıklılık: Çelik, yüksek sıcaklıklarda bile formunu uzun süre korur.
-
✅ Montaj Kolaylığı: Standart boyutlar sayesinde kolay kesim ve hızlı kurulum imkânı sağlar.
-
✅ Esnek Tasarım: Proje bazlı özelleştirme yapılabilir, ilerideki yapısal değişikliklere uygundur.
-
✅ Geri Dönüştürülebilir Malzeme: Çevre dostu bir seçimdir, sürdürülebilir yapılar için idealdir.
